常見模具拋光的方法(常見模具拋光的方法)
1.常見模具拋光的方法有哪些
在模具行業(yè)中，我們經(jīng)常會遇到模具的表面需要修復(fù)的地方，這時候我們就要對這個地方進行表面拋光處理了，拋光的話也要分什么情況，表面修復(fù)地方的程度而進行相應(yīng)的處理，下面來介紹幾種拋光方法：
1、磁研磨拋光是利用磁性磨料在磁場作用下形成磨料刷，對工件磨削加工。這種方法加工效率高，質(zhì)量好，加工條件容易控制，工作條件好。采用合適的磨料，表面粗糙度可以達到Ra0.1μm。
2、機械拋光基本方法
在塑料模具加工中所說的拋光與其他行業(yè)中所要求的表面拋光有很大的不同，嚴格來說，模具的拋光應(yīng)該稱為鏡面加工。它不僅對拋光本身有很高的要求并且對表面
平整度、光滑度以及幾何精確度也有很高的標準。表面拋光一般只要求獲得光亮的表面即可。鏡面加工的標準分為四
級：AO=Ra0.008μm,A1=Ra0.016μm,A3=Ra0.032μm,A4=Ra0.063μm，由于電解拋光、流體拋光等方法很難精確
控制零件的幾何精確度，而化學拋光、超聲波拋光、磁研磨拋光等方法的表面質(zhì)量又達不到要求，所以精密模具的鏡面加工還是以機械拋光為主。
2.1機械拋光基本程序
要想獲得高質(zhì)量的拋光效果，最重要的是要具備有高質(zhì)量的油石、砂紙和鉆石研磨膏等拋光工具和輔助品。而拋光程序的選擇取決于前期加工后的表面狀況，如機械加工、電火花加工，磨加工等等。機械拋光的一般過程如下：
(1)粗拋 經(jīng)銑、電火花、磨等工藝后的表面可以選擇轉(zhuǎn)速在35 000—40 000
rpm的旋轉(zhuǎn)表面拋光機或超聲波研磨機進行拋光。常用的方法有利用直徑Φ3mm、WA #
400的輪子去除白色電火花層。然后是手工油石研磨，條狀油石加煤油作為潤滑劑或冷卻劑。一般的使用順序為#180 ~ #240 ~ #320 ~
#400 ~ #600 ~ #800 ~ #1000。許多模具制造商為了節(jié)約時間而選擇從#400開始。
(2)半精拋 半精拋主要使用砂紙和煤油。砂紙的號數(shù)依次為：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~
#1500。實際上#1500砂紙只用適于淬硬的模具鋼（52HRC以上），而不適用于預(yù)硬鋼，因為這樣可能會導(dǎo)致預(yù)硬鋼件表面燒傷。
(3)精拋 精拋主要使用鉆石研磨膏。若用拋光布輪混合鉆石研磨粉或研磨膏進行研磨的話，則通常的研磨順序是9μm(#1800)~
6μm(#3000)~3μm(#8000)。9μm的鉆石研磨膏和拋光布輪可用來去除#1200和#1500號砂紙留下的發(fā)狀磨痕。接著用粘氈和鉆石研
磨膏進行拋光，順序為1μm(#14000)~
1/2μm(#60000)~1/4μm(#100000)。 精度要求在1μm以上（包括1μm）的拋光工藝在模具加工車間中一個清潔的拋光室內(nèi)即可進
行。若進行更加精密的拋光則必需一個絕對潔凈的空間?；覊m、煙霧，頭皮屑和口水沫都有可能報廢數(shù)個小時工作后得到的高精密拋光表面。
2.模具拋光有哪些方法
模具拋光的方法主要有：
1.機械拋光
機械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺等輔助工具，表面質(zhì)量 要求高的可采用超精研拋的方法。超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運動。利用該技術(shù)可以達到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。光學鏡片模具常采用這種方法。
2.化學拋光
化學拋光是讓材料在化學介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。這種方法的主要優(yōu)點是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時拋光很多工件，效率高?；瘜W拋光的核心問題是拋光液的配制?；瘜W拋光得到的表面粗糙度一般為數(shù)10μm。
3.電解拋光
電解拋光基本原理與化學拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。與化學拋光相比，可以消除陰極反應(yīng)的影響，效果較好。
3.模具拋光有哪些方法
模具拋光的方法主要有：1.機械拋光機械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺等輔助工具，表面質(zhì)量 要求高的可采用超精研拋的方法。
超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運動。利用該技術(shù)可以達到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。
光學鏡片模具常采用這種方法。2.化學拋光化學拋光是讓材料在化學介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。
這種方法的主要優(yōu)點是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時拋光很多工件，效率高。化學拋光的核心問題是拋光液的配制。
化學拋光得到的表面粗糙度一般為數(shù)10μm。3.電解拋光電解拋光基本原理與化學拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。
與化學拋光相比，可以消除陰極反應(yīng)的影響，效果較好。
4.模具拋光的操作方法

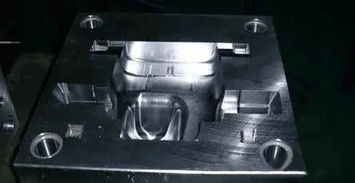

模具拋光一般先使用粗的油石對機械加工的模具型腔表面進行粗的打磨，打磨去機加刀具的刀痕，然后再使用細的油石打磨去粗油石打磨的痕跡，然后再用細的砂紙對細油石打磨過的表面進行打磨，最后再使用拋光膏或研磨膏對模具的型腔表面進行最后的精拋光打磨，達到光亮如鏡的效果。
雖然這種從粗到細的 拋光方式工序多。實際上并不慢，一道接一道的工序，將前面粗的加工紋路打磨掉，再進行下面的工序，不會返工，一次走下來就可以使模具的光潔度達到要求。
模具拋光有兩個目的；一個是增加模具的光潔度，使模具出的產(chǎn)品的表面光潔、漂亮、美觀，另一個是可以使模具很容易脫模，使塑料不被粘在模具上而脫不下來。
擴展資料：
用砂紙拋光應(yīng)注意以下幾點：
1、用砂紙拋光需要利用軟的木棒或竹棒。在拋光圓面或球面時，使用軟木棒可更好的配合圓面和球面的弧度。而較硬的木條像櫻桃木，則更適用于平整表面的拋光。修整木條的末端使其能與鋼件表面形狀保持吻合，這樣可以避免木條（或竹條）的銳角接觸鋼件表面而造成較深的劃痕。
2、當換用不同型號的砂紙時，拋光方向應(yīng)變換45°~ 90°，這樣前一種型號砂紙拋光后留下的條紋陰影即可分辨出來。在換不同型號砂紙之前，必須用100%純棉花沾取酒精之類的清潔液對拋光表面進行仔細的擦拭，因為一顆很小的沙礫留在表面都會毀壞接下去的整個拋光工作。
3、為了避免擦傷和燒傷工件表面，在用#1200和#1500砂紙進行拋光時必須特別小心。因而有必要加載一個輕載荷以及采用兩步拋光法對表面進行拋光。用每一種型號的砂紙進行拋光時都應(yīng)沿兩個不同方向進行兩次拋光，兩個方向之間每次轉(zhuǎn)動45°~ 90°。
參考資料來源：搜狗百科—模具拋光
5.模具拋光的有什么技巧與操作
模具拋光沒有捷徑可走，只有從粗到細，一道一道工序的進行，才能又快又好的拋光出合格的模具來。
模具在粗打磨拋光時，可以采用交叉方向打磨，這樣可以比較快的打磨出平整的平面來。比較容易看出什么部位不平整，什么地方高了，什么地方低了，一目了然。待到精打磨時，就要順著出模的方向進行打磨，使得打磨的紋路與出模方向一致，這樣才有利于產(chǎn)品的脫模。
模具在打磨拋光時，不能省去前面的粗打磨工序，直接采用細的油石、砂紙、拋光膏打磨。這樣容易使得表面留下起伏不平的波紋難以去除。因為，粗油石、砂紙、拋光膏的打磨效率要比細的拋光效率要高得多。
6.塑料模具中的拋光方法有哪幾種
現(xiàn)在塑料日溢廣泛應(yīng)用，如日化用品和飲料包裝容器等，外觀的需要往往要求塑料模具型腔的表面達到鏡面拋光的程度。
而生產(chǎn)光學鏡片、鐳射唱片等模具對表面粗糙度要求極高，因而對拋光性的要求也極高。拋光不僅增加工件的美觀，而且能夠改善材料表面的耐腐蝕性、耐磨性，還可以使模具擁有其它優(yōu)點，如使塑料制品易于脫模，減少生產(chǎn)注塑周期等。
因而拋光在塑料模具制作過程中是很重要的一道工序。拋光方法目前常用的拋光方法有以下幾種：1.1機械拋光機械拋光是靠切削、材料表面塑性變形去掉被拋光后的凸部而得到平滑面的拋光方法，一般使用油石條、羊毛輪、砂紙等，以手工操作為主，特殊零件如回轉(zhuǎn)體表面，可使用轉(zhuǎn)臺等輔助工具，表面質(zhì)量要求高的可采用超精研拋的方法。
超精研拋是采用特制的磨具，在含有磨料的研拋液中，緊壓在工件被加工表面上，作高速旋轉(zhuǎn)運動。利用該技術(shù)可以達到Ra0.008μm的表面粗糙度，是各種拋光方法中最高的。
光學鏡片模具常采用這種方法。1.2化學拋光化學拋光是讓材料在化學介質(zhì)中表面微觀凸出的部分較凹部分優(yōu)先溶解，從而得到平滑面。
這種方法的主要優(yōu)點是不需復(fù)雜設(shè)備，可以拋光形狀復(fù)雜的工件，可以同時拋光很多工件，效率高?；瘜W拋光的核心問題是拋光液的配制。
化學拋光得到的表面粗糙度一般為數(shù)10μm。1.3電解拋光電解拋光基本原理與化學拋光相同，即靠選擇性的溶解材料表面微小凸出部分，使表面光滑。
與化學拋光相比，可以消除陰極反應(yīng)的影響，效果較好。電化學拋光過程分為兩步：（1）宏觀整平溶解產(chǎn)物向電解液中擴散，材料表面幾何粗糙下降，Ra>1μm。
(2)微光平整陽極極化，表面光亮度提高，Ra。
7.塑膠模具拋光有哪幾種方法
塑膠模具拋光有：機械拋光，化學拋光，電解拋光，超聲波拋光，流體拋光以及磁研磨拋光等。
一.機械拋光機械拋光一般使用油石條，羊毛輪，砂紙等，以手工操作為主的一種拋光方法。利用切削，材料表面塑性變形去掉被拋光后的得到平面效果的拋光方法。
光學鏡片模具最經(jīng)常用到的一種模具拋光方法。二.化學拋光化學拋光最大的優(yōu)點就是不需要用到很復(fù)雜的設(shè)備，就能模具拋光形式復(fù)雜的工件，同時能進行多個的工件進行拋光工作，效率高。
化學拋光最重要的材料就是拋光液的配合，最后能達到平滑的平面效果。三.電解拋光電解拋光跟前者化學拋光有共同的原理，雙方都是靠選擇性的溶解材料表面微小凸出部分，使表面得到平滑的效果。
華氏模具鋼表示，比化學拋光較優(yōu)的一點就是能消除陰極反應(yīng)的影響，效果很好。一般電解過程分為兩步，宏觀整平以及微光整陽極極化。
四.超聲波拋光超聲波拋光是將工件放入磨料置于超聲波場中，利用超聲波的振蕩作用，使磨料在工件表面磨削拋光的一種方式。使用超聲波拋光最大的缺點就是工裝制作以及安裝比較困難，主要優(yōu)點是體現(xiàn)在宏觀力小，不會引起工件變形的現(xiàn)象.五.流體拋光流體拋光常用的方法有：流體動力研磨，磨料噴射加工以及流體動力研磨。
所采用的介質(zhì)是在較低壓力下流過性好的特殊化合物并摻上磨料而成。它是利用高速流動的液體以及所攜帶的磨粒沖刷工件表面達到拋光的目的。
六.磁研磨拋光磁研磨拋光這種拋光方式，主要優(yōu)點是加工效率高，質(zhì)量好，工作條件好。是利用了磁性磨料在磁場的作用下工作而形成磨料刷，對工件磨削加工。
