建立重力基準的方法(基準點的建立方法)

1.基準點的建立方法

1. 單擊“基準”>“點”或單擊基準工具欄上的點按鈕。

2. 單擊“基準點”>“草繪”。3. 帶一個元素的“草繪基準點”對話框打開： - 草繪基準曲線。

4. 使用“設置草繪平面”和“設置平面”菜單設置草繪平面。5. 用“草繪視圖”菜單設置一個草繪視圖。

“草繪”菜單出現在頂部菜單欄上。6. 單擊“草繪”>“點”。

7. 草繪所需的點并標注它們。單擊“完成”退出“草繪器”。

8. 單擊“草繪基準點”對話框中的“確定”。注釋：創建草繪基準點時，可將任意草繪幾何當作構造幾何。

下列步驟說明如何使用模型幾何創建基準點。1. 選擇“插入”>“基準”>“點”或單擊基準工具欄上的點按鈕。

2. 從“基準點”菜單中選擇下列任一選項：―在曲面上 - 在曲面上創建一個基準點。從兩個平面或兩條邊標注基準點。

可陣列化用該選項創建的基準點?？梢赃x擇定位尺寸來確定陣列方向。

如果在屬于面組的曲面上創建基準點，則該點參照整個面組，而不是參照創建該點的特定曲面。―偏距曲面 - 在指定的方向上，由曲面創建基準點偏距，指定的偏距值為兩個參照位置平面或邊之間的距離。

―曲線X曲面 - 在一條曲線和一個曲面的交點處創建基準點。曲線可以是零件邊、曲面特征邊、基準曲線、軸或輸入的基準曲線。

曲面可以是零件曲面、曲面特征或基準平面。系統用距選擇曲線的“選取”位置最近處的曲面和曲線交點，來創建基準點。

系統“記下”曲線上的初始選取位置，而不是曲面上的位置。例如，如果修改放置基準平面的角度，則Pro/ENGINEER將基準點放置在曲線和平面曲面最近的相應交點處。

―在頂點上 - 在零件邊、曲面特征邊、基準曲線或輸入框架的頂點上創建基準點。―偏距坐標系 - 在離一個或多個坐標系的偏距處創建基準點陣列。

注釋：只能使用“重定義”命令，來改變用“偏距坐標系”創建的一個或多個基準點陣列。―三個曲面 - 在三個曲面的相交處創建基準點。

每個曲面都可以是零件曲面、曲面特征或基準平面。其他 ―在中心- 在一條弧、一個圓或一個橢圓圖元的中心處創建基準點。

―在曲線上- 用位置的參數值在曲線或邊上創建基準點，該位置指從一個頂點開始沿曲線的長度。―曲線X曲線- 在距另一條曲線最近的曲線處創建基準點。

不要求這兩條曲線相交。―偏距點- 在距離一個點或頂點一定距離處創建一個或多個基準點。

從“基準點模式”菜單中選擇“完成”。3. 選擇約束該點位置所需的圖元。

注釋 a. 在某些情況下，不能將已創建的多個基準點作為單一特征分別選擇。這種情況下，Pro/ENGINEER不允許選取這些點。

b. 也可在“草繪器”中創建基準點。 1. 選擇“基準”>“點”>“偏距坐標系”。

2. Pro/ENGINEER顯示“點陣列”菜單，該菜單具有下列選項：―帶尺寸 - 創建一個最多可包含100個點的參數基準點陣列。―不帶尺寸 - 創建一個非參數基準點陣列。

系統不分別為陣列中的點賦名或分配可修改尺寸。當點數很多時，建議使用這種點。

3. 選擇“設置坐標系”來選擇或創建一個坐標系。系統顯示“得到坐標系”菜單。

選取“選擇”來從名稱列表菜單中選擇一個現有的坐標系，或選擇“創建”來創建一個新坐標系。4. 通過從“設置坐標系類型”菜單中選擇“笛卡爾”、“柱坐標”、或“球”選項設置坐標系類型。

5. 在“基準點陣列”菜單中選擇下列任一選項：“輸入點”、“編輯點”或“讀取點”。6. 必要時，可重復步驟3到5來設置一個新坐標系并指定更多的點。

7. 操作完成后，選擇“完成”。系統用黃色顯示基準平面名并用白色顯示其標記。

注釋：通過從“零件”菜單中選擇“修改”并選出陣列中的一個點來修改陣列。創建偏距基準點 使用“偏距點”選項，先指定偏距方向，然后選擇另一個點（基準點、頂點或坐標），新基準點要由它偏距而得，這樣可以創建一個基準點。

1. 從“基準點”菜單中選擇“偏距點”。2. 用“偏距方向”菜單中的下列選項之一來選擇如何指定偏距方向：―圖元/邊- 偏距方向沿一直邊、軸線或直曲線。

―平面法向- 偏距方向垂直于一個平面。―2點- 用通過兩點（兩個頂點、點或坐標系）的一條線指定偏距方向。

―坐標系- 偏距沿一個坐標系的軸。3. 給新點的方向選擇合適的參照。

4. 選出要由其進行偏距的點。完成后，選擇“完成選取”。

5. 輸入沿顯示方向的偏距距離（如果選擇“坐標系”，則系統提示依次沿每個軸輸入偏距距離）。負值將在相反方向創建偏距。

即時創建基準點1. 在創建特征過程中必須創建點時，只需從“基準”菜單中選擇一個選項。2. 如果選擇了“點”選項，“基準點模式”菜單出現并包括下列選項：―增加- 在特征中創建新的基準點，從“基準點”菜單中選擇一個選項，然后根據系統提示來定位這些點。

注釋：對于當前主特征，“基準點”菜單只顯示用于創建基準點的有效選項。―改變- 改變現有基準點的放置。

選擇要更改的點，從“基準點”菜單中選擇一個選項，然后按常規方法定義該點。―刪除- 從特征中刪除選定的基準點。

3. 創建完全部所需點后，選擇“基準點模式”>“完成”。創建后，系統自動為操作選擇所有新點。

2.proe中建立基準平面的方式都有哪些

選擇兩個共面的邊或軸（但不能共線）作為參照，單擊按鈕 ，產生通過參照的基準平面。

? 選擇三個基準點或頂點作為參照，單擊按鈕 ，產生通過三點的基準平面。

? 選擇一個基準平面或平面以及兩個基準點或兩個頂點，單擊按鈕 ，產生過這兩點并與參照平面垂直的基準平面。

? 選擇一個基準平面或平面以及一個基準點或一個頂點，單擊按鈕 ，產生過這兩點并與參照平面垂直的基準平面。

? 選擇一個基準點和一個基準軸或邊（點與邊不共線），單擊按鈕 ，〖基準平面〗對話框顯示通過參照的約束，單擊【確定】按鈕即可建立基準平面。

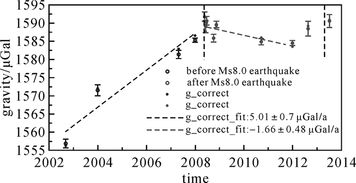

3.如何選取重力基準點

(1)重力基準點應位于穩固的非風化基巖上； （2）遠離工廠、礦區、鐵路、公路等各種震源，避開高壓線和變電設備等強磁電場； （3）附近地區不會產生較大的質量遷移；不宜在大河、大湖和水庫附近，地面沉降漏斗、冰川及地下水位變化劇烈的地區建點； （4）基準點應建立永久性牢固的觀測室，其面積不應小于3m*5m，天花板離儀器觀測墩面不小于2m，觀測室內應保持干燥，具有穩定的電源； （5）儀器觀測墩標石的尺寸為1.2m*1.2m*1.0m，標石用混凝土現場灌制，標石周圍與地面應留寬為0.1m的隔震槽，填以泡沫塑料，標石距墻壁不得小于0.5m，兩個觀測墩之間相距應大于0.8m.。

4.基準平面的創建方法有幾種

選擇兩個共面的邊或軸（但不能共線）作為參照，單擊按鈕 ，產生通過參照的基準平面。

? 選擇三個基準點或頂點作為參照，單擊按鈕 ，產生通過三點的基準平面。 ? 選擇一個基準平面或平面以及兩個基準點或兩個頂點，單擊按鈕 ，產生過這兩點并與參照平面垂直的基準平面。

? 選擇一個基準平面或平面以及一個基準點或一個頂點，單擊按鈕 ，產生過這兩點并與參照平面垂直的基準平面。 ? 選擇一個基準點和一個基準軸或邊（點與邊不共線），單擊按鈕 ，〖基準平面〗對話框顯示通過參照的約束，單擊【確定】按鈕即可建立基準平面。
