求一端口等效電阻方法(一端口網絡等效電阻的測量方法)

1.一端口網絡等效電阻的測量有哪些方法

(1)直接測量法

電源置零（拆除電壓源，用短路線代替，斷開電流源），直接用儀表（萬用表）測量網絡端口電阻。適用于電壓源內阻很小，恒流源內阻很大的網絡，因為忽略了電源內阻。

(2)外加電壓法

電源置零，在網絡端口外加電壓源，測量端口的電壓、電流，R=U/I。特性同（1）。

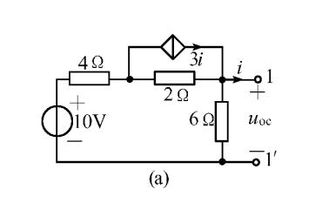

(3)開路-短路法

測量開路電壓Uoc和短路電流Isc,R=Uoc/Isc。適用于Isc不會超過電源電流額定值的網絡，否則短路會燒毀電源。

(4)兩次電壓測量法

先測量開路電壓Uoc，再把已知電阻RL接入端口，測量UL,R=(Uoc-UL)*RL/UL，因為克服了上述方法的弊病，這是最好的方法。
