全站儀測角方法?(用全站儀測回法測量水平角的方法步驟)
1.用全站儀測回法測量水平角的方法步驟
(1)在O點上安置經緯儀（包括對中、整平）。
(2)盤左瞄準起始目標A，將水平度盤讀數置零，讀取水平度盤讀數并記錄。
(3)順時針旋轉儀器瞄準目標B，讀取水平度盤讀數并記錄；至此為∠AOB水平角的上半測回觀測，計算上半測回水平角。
(4)倒轉望遠鏡，用盤右位置瞄準目標B，讀取水平度盤讀數并記錄。
(5)逆時針旋轉儀器瞄準目標A，讀取水平度盤讀數并記錄；至此為∠AOB水平角的下半測回觀測，計算下半測回水平角。
(6)計算一測回水平角的平均值。
后方交會法

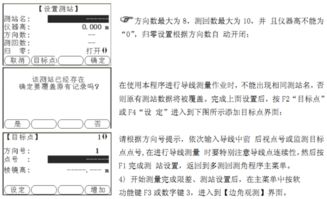

同基本操作1、2、3、4、5。按F2新點，顯示F1：極坐標F2：后方交會法。
按F2（后方交會法）鍵。選擇一個文件，按ENT回車健確認，繼續回車確認、按F1鍵，再回車確認。
輸入已知點A，按F4（是）進入棱鏡高輸入（忽略），按ENT回車確認，照準已知點A，按F1（測量）鍵，進入已知點B的輸入。對已知點B的輸入，同上5，則顯示后方交會殘差。按F4（計算）鍵，顯示新點坐標。
按F4。同基本操作6、7、8、9、10、11。零星點的坐標放樣（不使用文件）。
擴展資料：
用全站儀測回法測量水平角的注意事項：
(1)完成對中整平后應立即旋緊中心連接螺旋，防止儀器捧損。
(2)觀測過程中，若照準部水準管汽泡偏離居中位置，其值不得大于一格。同一測回內若氣泡偏離居中位置大于一格則該測回應重測。不允許在同一個測回內重新整平儀器。不同測回，則允許在測回間重新整平儀器。
(3)當使用DJ2光學經緯儀時，為避免發生錯誤，在同一測回觀測過程中，切勿碰動水平度盤變換手輪。注意關上保護蓋。
(4)記錄員聽到觀測員讀數后必須向觀測員回報，經觀測員確認后方可記入手等，以防聽錯面記錯：手簿記錄、計算一律取至秒。
(5)測回間盤左零方向的水平度盤讀數應變動180*/n(n為測回數)，本實驗測兩測回，故o-2、（6）觀測時，每一水平度監理數均成出場記入測回法水平會觀測記錄手律中，并當場計算半測回角值和平均角似。
2.如何用全站儀用測回法測角
1、第一步，將儀器安置在觀測角的頂點，進行對中，整平，并在觀測兩個豎立測纖或標桿作為照準標志。
2、第二步，盤坐位置，將水平讀盤撥置略大于零度，將讀數記錄到記錄簿上。
3、第三步，順時針方向旋轉照準部，照準右邊目標B。讀取水平度盤上的讀數并記錄到記錄簿上。上半測回觀測完畢 β左=b左-a左。
4、第四步，盤右位置，先照準右邊的目標B，讀取左邊的水平度盤讀數，記錄到記錄簿上。
5、第五步，逆時針方向轉動照準部。照準左邊目標A，讀取水平度盤上的讀數，記錄到記錄上。下半測回觀測完畢。β右=b右-a右
6、對于六秒的經緯儀上半測回與下半測回所測水平角之差部超過±36"。
擴展資料：
測回法適用于觀測只有兩個方向的單角。
這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者，如果豎盤位于望遠鏡的左側，稱為盤左；如果位于右側，則稱為盤右。
通常先以盤左位置測角，稱為上半測回。兩個半測回合在一起稱為一測回。有時水平角需要觀測數測回。
根據測量工作要求的精度、使用的儀器、觀測目標的多少，水平角觀測一般有兩種方法，即測回法和方向觀測法（全圓測回法）。
參考資料來源：百度百科-測回法
3.全站儀測邊測角
全站儀里面本來就是坐標測量的程序，你只需要把儀器加設在一個已知點上，將坐標輸進去，后視另外一個已知點，將后視點坐標也輸進去，定向，然后照準你要測量的點測量就可以了，坐標直接就可以出來。如果不會的話，那就對準后視點把水平角置零，在瞄準前視點把水平角和水平距離記下來，利用坐標正算的方法就可以了，前提是你得會算方位角。公式是：X2=X1+cosA*D,Y2=Y1+sinA*D
X2,Y2為需要計算點的坐標；
X1,Y1為測站點坐標；
A為測站到待測點方向的方位角；
D為測站點到待測點的水平距離。
4.全站儀的角度測量操作方法及步驟
(1)在測站點O安置經緯儀，在A、B兩點豎立測桿或測釬等，作為目標標志。
（2）將儀器置于盤左位置，轉動照準部，先瞄準左目標A，讀取水平度盤讀數aL，設讀數為0?01′30″，記入水平角觀測手簿表3-1相應欄內。松開照準部制動螺旋，順時針轉動照準部，瞄準右目標B，讀取水平度盤讀數bL，設讀數為98?20′48″，記入表3-1相應欄內。
以上稱為上半測回，盤左位置的水平角角值（也稱上半測回角值）βL為：βL=bL-aL=98?20′48″-0?01′30″=98?19′18″ （3）松開照準部制動螺旋，倒轉望遠鏡成盤右位置，先瞄準右目標B，讀取水平度盤讀數bR，設讀數為278?21′12″，記入表3-1相應欄內。松開照準部制動螺旋，逆時針轉動照準部，瞄準左目標A，讀取水平度盤讀數aR，設讀數為180?01′42″，記入表3-1相應欄內。
以上稱為下半測回，盤右位置的水平角角值（也稱下半測回角值）βR為：βR=bR-aR=278?21′12″-180?01′42″=98?19′30″上半測回和下半測回構成一測回。 （4）對于DJ6型光學經緯儀，如果上、下兩半測回角值之差不大于±40″，認為觀測合格。
此時，可取上、下兩半測回角值的平均值作為一測回角值β。在本例中，上、下兩半測回角值之差為：△β=βL-βR=98?19′18″-98?19′30″=-12″一測回角值為：98?19′18″+98?19′30″ 98?19′24擴展資料：1、全站儀，即全站型電子測距儀（Electronic Total Station），是一種集光、機、電為一體的高技術測量儀器，是集水平角、垂直角、距離（斜距、平距）、高差測量功能于一體的測繪儀器系統。
與光學經緯儀比較電子經緯儀將光學度盤換為光電掃描度盤，將人工光學測微讀數代之以自動記錄和顯示讀數，使測角操作簡單化，且可避免讀數誤差的產生。2、因其一次安置儀器就可完成該測站上全部測量工作，所以稱之為全站儀。
廣泛用于地上大型建筑和地下隧道施工等精密工程測量或變形監測領域。3、全站儀與光學經緯儀區別在于度盤讀數及顯示系統，光學經緯儀的水平度盤和豎直度盤及其讀數裝置是分別采用（編碼盤）或兩個相同的光柵度盤和讀數傳感器進行角度測量的。
根據測角精度可分為0.5″，1″，2″，3″，5″，7″等幾個等級。資料來源：百度百科：全站儀。
5.全站儀測角
第1個問題：
隨著對光柵盤的應用、以及軟件的內插和殘差計算及消除技術的改進，全站儀的測角系統精度越來越高，誤差越來越小。對于要求不高等級測量，可不用多測回測量；但對于高等級的，為了取均值以弱化豎軸的隙動對水平測角系統的影響，多測回還是必要的。
第2個問題：
現在全站儀測角系統中應用最多的有增量編碼盤和絕對式編碼光柵盤（當然還有磁碟式，二極管模擬式等）。盤多數是玻璃材料或者樹脂材料，能根據要求在特定位置透光。增量式盤有光柵主盤和輻盤組成，絕對式的只有單盤組成。為了透光，所有的盤上都有特定的刻劃線（隨著工藝改進現在多數不用刻劃工藝，直接用化學涂層間隔透光狹縫），刻劃或涂層間隔是有誤差的。但現在全站儀的測角系統是個復雜的較智能的系統，多數都可用軟件控制或者自動糾錯。
但要說明的是，對于增量式儀器盡管對儀器的防水防塵等級要求不高，但盤灰塵多的情況下會引起信號紊亂。對于絕對式的要求防水防塵等級高，不允許灰塵進入盤表面。這樣容易造成誤讀。
6.如何用全站儀用測回法測角
1、第一步，將儀器安置在觀測角的頂點，進行對中，整平，并在觀測兩個豎立測纖或標桿作為照準標志。
2、第二步，盤坐位置，將水平讀盤撥置略大于零度，將讀數記錄到記錄簿上。3、第三步，順時針方向旋轉照準部，照準右邊目標B。
讀取水平度盤上的讀數并記錄到記錄簿上。上半測回觀測完畢 β左=b左-a左。
4、第四步，盤右位置，先照準右邊的目標B，讀取左邊的水平度盤讀數，記錄到記錄簿上。5、第五步，逆時針方向轉動照準部。
照準左邊目標A，讀取水平度盤上的讀數，記錄到記錄上。下半測回觀測完畢。
β右=b右-a右6、對于六秒的經緯儀上半測回與下半測回所測水平角之差部超過±36"。擴展資料：測回法適用于觀測只有兩個方向的單角。
這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者，如果豎盤位于望遠鏡的左側，稱為盤左；如果位于右側，則稱為盤右。
通常先以盤左位置測角，稱為上半測回。兩個半測回合在一起稱為一測回。
有時水平角需要觀測數測回。根據測量工作要求的精度、使用的儀器、觀測目標的多少，水平角觀測一般有兩種方法，即測回法和方向觀測法（全圓測回法）。
參考資料來源：百度百科-測回法。
