判定同名端方法(怎么判斷同名端)
1.怎么判斷同名端
將變壓器的兩個繞組并聯，再與一個燈泡串接在交流電源上。這個交流電源的頻率要與變壓器磁芯相適應，鐵芯變壓器用工頻，開關變壓器用開關電源供電。
調換其中任一繞組的兩個頭，并好后與燈泡相串通電。比較兩種接法時，會發現亮度不同，亮度較暗的那一種接法，變壓器相并的端子即是同名端。
當磁通方向迭加（同方向）時，兩個繞組的電流流入端就是它們的同名端，兩個繞組的電流流出端是它們的另一組同名端。
擴展資料
理論分析：
由于三相電機的三個繞組只在繞組位置的布置上相差120°/極對數，所以三個繞組的電氣參數基本一致。此外，三相電機的轉子有一定的剩磁，在轉子轉動時，三個繞組上就會產生感生電動勢，產生感生電動勢為：
Ua=Em*sin（εt+φ）
Ub=Em*sin（εt+φ-120）
Uc=Em*sin（εt+φ+120）
如果把X、Y、Z連在一起，把A、B、C也連在一起，再用毫安表測（X、Y、Z）流向（A、B、C）的電流，設三個繞組的電抗與毫安表的電抗合成為Z，則 I=0，如果有一相同名端接反，設為A相接反，則：
I=2Em*sin（εt+φ）/Z
由于手去推動轉子轉動，它的（比較小，因此毫安表會出現擺動。同樣B相或C相同名端接反，流過毫安表的電流為： ， 同樣會產生指針擺動。
參考資料來源：搜狗百科-同名端
2.測量互感元件同名端的方法有哪些
在變壓器、互感器中，一次側與二次側存在著同名端的關系，預試驗收規程嚴格要求投運前和檢修后，一定要進行極性試驗。同樣，在三相電機中，如果把同名端一接錯，就會產生大問題，三相電流在電機中形成不了旋轉磁場，電機不但不能正常運轉，而且三相電流嚴重不對稱，對電機影響很大，導致發熱甚至燒壞電機。相反，只要同名端不接錯，三相電流通入，電機只存在正轉與反轉的差別（電壓為電機的額定電壓和頻率），只要把AB（或BC、CA）二線交換一下，電機就會按你的要求正常運行。因此，三相電機的同名端測試非常重要。
1.測試方法
先用萬用表電阻檔測出三相繞組的A1、A2,B1、B2,C1、C2。再把三個不同繞組的線頭（如A1、B1、C1）聯在一起，然后把另三個不同繞組的線頭（如A2、B2、C2）也聯在一起。接著用萬用表的毫安檔（直流）把 （A1、B1、C1）聯在一起的頭和（A2、B2、C2）聯在一起的頭進行搭接 ，同時用手把電機的轉子轉起來，看毫安表的指針是否擺動。若有較大擺動，先把A1與A2對換一下，再試一次；若還是有較大擺動，先把A1與A2換回來，再把B1、B2（或C1、C2）對換一下，再試一次； 若還是有較大擺動，先把原來?yè)Q過的線頭換回來，再把未換過的二線頭對換一下，直到轉子轉動時，毫安表只有微小擺動，那是連在一起的頭是三個同名端（另三個也是同名端）。
2.理論分析
由于三相電機的三個繞組只在繞組位置的布置上相差120°/極對數，所以三個繞組的電氣參數基本一致。此外，三相電機的轉子有一定的剩磁，在轉子轉動時，三個繞組上就會產生感生電動勢，產生感生電動勢為：
Ua=Em*sin（εt+φ）
Ub=Em*sin（εt+φ-120）
Uc=Em*sin（εt+φ+120）
如果把X、Y、Z連在一起，把A、B、C也連在一起，再用毫安表測（X、Y、Z）流向（A、B、C）的電流，設三個繞組的電抗與毫安表的電抗合成為Z，則 I=0，如果有一相同名端接反，設為A相接反，則：
I=2Em*sin（εt+φ）/Z
由于手去推動轉子轉動，它的（比較小，因此毫安表會出現擺動。同樣B相或C相同名端接反，流過毫安表的電流為： ， 同樣會產生指針擺動。
3.主要結論
如果電機的同名端已明確表明，把X、Y、Z與A、B、C連起來，再測其流過毫安表的電流，這時指針擺動越小的電機，其三相電氣參數的對稱性越好。
3.判定變壓器繞組的同名端的原理和方法是什么
上面網友提交的答案，就是我以前作出的，并被選為最佳答案的。
百度知道 >教育/科學 >科學技術 >工程技術科學
已解決
變壓器高低壓同名端如何判別。簡單易懂
懸賞分：0 - 解決時間：2009-9-20 22:24
請問誰會簡單易懂的變壓器高低壓同名端判別法。麻煩指點一下
提問者： yangdong0755 - 試用期 二級
最佳答案
可以用一節干電池和指針式萬用表。
對于單相變壓器，先選定一個高壓繞組的一個端頭為A，將電池的負極接其另一端X，正極接觸一下A端，觀察一下萬用表，它被置于直流電壓小量程，接于該相的低壓繞組上，如果表針首先向右擺動，則紅表筆所接的為同名端a。如向左擺動，則黑表筆的為同名端a。
對于三相繞組，電池不變，即仍接于A相高壓繞組上，而將萬用表依次接于另兩個高壓繞組上，同樣的方法判斷，但不是同名端，而是Y、Z。萬用表接于另兩個低壓繞組上，同樣的方法判斷，也不是同名端，為y、z。
另一方法，對于單相變壓器，將一個比較低的交流電壓U1加到一個高壓繞組上，將該繞組的一個端子設為X，將它與低壓繞組的一個端子相連，用萬用表的交流電壓檔測量高壓繞組的A與低壓繞組的另一端的電壓U2，如果U2對于三相的，與前面的類似，但不是同名端了。
1 回答者： yhczfn - 區域總監 十一級 2009-9-15 02:50
我來評論>>
4.耦合電路中怎么判斷同名端
變壓器耦合中所謂同名端，是指在交流信號驅動下，感應電壓具有相同相位的端子。
基于此原理，直流方法判斷同名端的方法是：用一電池連接初級線圈，用一動圈指針式電流表串接在次級線圈，電池接通的一瞬間，若電流指針向正方向偏轉，則電池正極端與電流表正表筆端為同名端，其它繞組類似。
交流法判斷法需要使用雙通道示波器，兩個通道分別接到2個繞組。交換其中1支測棒接地腳與中心腳，使顯示的兩個波形之間沒有相位差（=0），此時兩支測棒的中心端（或外地端）為同名端。
如果知道變壓器繞組的繞向，則還可以用右手螺旋法則判斷同名端。
5.具有互感耦合的兩個線圈的同名端的判別方法
從實用的角度，有兩個方法：
1.看線圈導線的繞向。繞線方向一致時，兩個頭端為同名端，兩個尾端也是同名端；

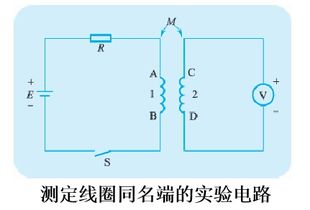

2.看不出繞向時可以測試。一節干電池和一個萬用表的直流電壓檔（檔位可以試一下，能看出表針擺動方向就行）。
測試方法：
萬用表兩個表筆接好一個線圈的兩個端頭；在另一個線圈，電池負極接一個端頭，正極去碰另一個頭，觀察表針的擺動方向，正向擺動時，紅表筆接的頭和電池正極接的頭為同名端，反擺時黑表筆接的頭和電池正極接的頭是同名端。
