高壓鐵塔安全相關知識(高壓線塔)

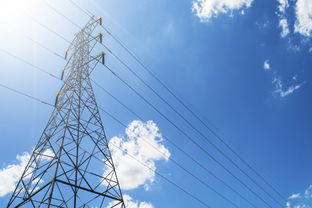

1.高壓線塔

首先說明一點：高壓線是最怕雷擊的。

所以在高壓輸電過程中，防雷擊是一項很重要的工作。 在高壓輸電線路中及各變電站，都安裝有性能良好的避雷裝置，以此來保護高壓輸電線路和變電站不因遭受雷擊而損壞，從而保證電網的正常運行。

通俗地講：高壓線不怕雷擊是因?yàn)橛斜芾籽b置。 前幾天有網友提過類似問題“請圖圖中紅色小方框內所示的物體是什么東西??？有什么作用？”，實際上他所問的東西就是10千伏高壓輸電線在接入用戶變壓器時的避雷器，有興趣的話你可以看看里面的圖片。

至于35千伏以上的遠距離高壓輸電線路，在高壓線的上方還有兩根細一些的線（根據鐵塔的形式不同也有一根的），這就是防雷線用以保護下方的高壓線不受雷擊危害。 順便講一下鐵塔接地主要不是為了防雷擊。

2.高壓電塔原理

高壓輸電線路的基本常識：

1、塔的尺寸和檔距須滿足電路要求：導線與地面、建筑物、樹木、鐵路、公路、河流以及其他架空線路之間，導線與導線、導線與避雷線之間，均應保持必要的最小安全距離。避雷線對導線的保護角及使用雙避雷線時兩根避雷線之間的水平最小距離應滿足有關規定。

2、荷載 輸電線路塔主要承受、冰荷載、線拉力、恒荷載、安裝或檢修時的人員及工具重以及斷線、等荷載。設計時應考慮這些荷載在不同氣象條件下的合理組合，恒荷載包括塔、線、金具、絕緣子的重量及線的角度合力、順線不平衡張力等。斷線荷載在考慮斷線根數（一般不考慮同時斷導線及避雷線）、斷線張力的大小及斷線時的氣象條件等方面，各國均有不同的規定。

3、結構計算 塔一般均簡化為靜態進行分析，對于風、斷線、地震等動荷載，通常在靜力分析的基礎上，分別乘以風振系數、斷線沖擊系數、地震力反應系數來考慮動力作用。

4、導線最主要是就是采用鋼芯鋁絞線。

5、桿塔類型 直線桿塔 直線轉角或耐張桿塔 轉角或終端桿塔

3.高壓電線的安全規定

高壓電線的安全規定

（一）嚴格遵守《中華人民共和國電力法》、國務院《電力設施保護條例》以及《河北省實施（電力實施保護條例）》等電力法律的相關規定。

（二）不變更集團內線路導線的最小距離，不得在架空線路保護區內興建建筑物、構建物、不種植可能危及電力設施安全的植物，不堆放可能危及電力設施安全的物品。

（三）在電力設施保護區內進行可能危及電力設施安全的施工作業前，向所在單位安全科及集團安環生產部備案，并要依法向當?shù)卣娏芾聿块T(mén)（發改委或工信局）辦理審批手續，經電力管理部門審批并采取安全措施后，方可作業。

（四）經批準在電力設施保護區內施工作業時，要采取以下保護電力設施及人身安全的措施：

1、在架空線路保護區（邊線外20m內為線路保護區）區界設立固定的、明顯的區界標志、危險告知警示標志，提醒施工人員，不得跨越區界進入線路保護區內施工。

2、在架空電力線路保護區內及附近進行施工作業，設置現場安全監護人，并設立警示標志，在線路保護區內及附近使用起吊、挖掘機等大型機械車輛進行施工作業，提前3天通知集團安全管理部門及電力設施產權單位進行現場監護，確保電力設施不受損害，保證不發違章作業。

3、在高度超過4米的大型機械、車輛進出線路保護區的部位設置限高標志或防護欄，確保不發生高壓線路對車輛放電致人傷亡和跳閘停電事故。

5、各單位在區域內高壓線保護區內設置的安全警示牌、警示標志，保證不能損壞、移位。

6、在陰天、雷雨雪霧大風等惡劣天氣情況下，必須停止一切施工，施工人員禁止在基塔10米范圍內逗留。

7、作業現場和作業完成后，所有的廢棄物、覆蓋物均要壓實或清理，避免刮風卷起造成線路短路觸電事故。

8、施工所用電源線路不得架設在高壓鐵塔支架上，所有施工人員不得攀爬高壓線架，禁止向高壓線投擲物品。

9、塔基基礎不得填埋，塔基基礎必須高于地面0.2米。 10、鐵塔的接地不得隨意破壞，必須有效可行。

（五）相關單位及施工單位經常對施工作業人員在高壓線下作業安全及施工安全進行培訓教育；遵守電力設施保護法律法規情況進行檢查教育，提高施工作業人員自覺保護人身安全和電力設施安全的意識，并接受電力部門及集團相關單位對施工現場的檢查，對提出的要求及時整改，如不能按時整改將按照集團相關規定進行考核。

（六）集團內的線路設施，因員工或施工期間施工人員違反電力設施保護法律、法規及規章制度，造成線路跳閘停運、電力設施損壞及人身傷害的，相關單位應承擔相應責任。

4.高壓電塔的安全距離有多遠

第五條 架空電力線路保護區，是為了保證已建架空電力線路的安全運行和保障人民生活的正常供電而必須設置的安全區域。

在廠礦、城鎮、集鎮、村莊等人口密集地區，架空電力線路保護區為導線邊線在最大計算風偏后的水平距離和風偏后距建筑物的水平安全距離之和所形成的兩平行線內的區域。各級電壓導線邊線在計算導線最大風偏情況下，距建筑物的水平安全距離如下： 1千伏以下 1.0米 1——10千伏 1.5米 35千伏 3.0米 66——110千伏 4.0米 154——220千伏 5.0米 330千伏 6.0米 500千伏 8.5米第十六條（四）架空電力線路導線在最大弧垂或最大風偏后與樹木之間的安全距離為： 電壓等級 最大風偏距離 最大垂直距離 35—110千伏 3.5米 4.0米 154—220千伏 4.0米 4.5米 330千伏 5.0米 5.5米 500千伏 7.0米 7.0米 對不符合上述要求的樹木應當依法進行修剪或砍伐，所需費用由樹木所有者負擔。
