電氣安全知識標識圖例(電氣圖形符號大全,各種開關,轉換開關,繼電器等等等等,謝謝大家)

1.電氣圖形符號大全,各種開關,轉換開關,繼電器等等等等 ,謝謝大家

GB/T 4728.1-2005 電氣簡圖用圖形符號 第1部分：一般要求 GB/T 4728.2-2005 電氣簡圖用圖形符號 第2部分：符號要素、限定符號和其他常用符號 GB/T 4728.3-2005 電氣簡圖用圖形符號 第3部分：導體和連接件 GB/T 4728.4-2005 電氣簡圖用圖形符號 第4部分：基本無源件 GB/T 4728.5-2005 電氣簡圖用圖形符號 第5部分：半導體管和電子管 GB/T 4728.6-2008 電氣簡圖用圖形符號 第6部分：電能的發生與轉換 GB/T 4728.7-2008 電氣簡圖用圖形符號 第7部分：開關、控制和保護器件 GB/T 4728.8-2008 電氣簡圖用圖形符號 第8部分：測量?jī)x表、燈和信號器件 GB/T 4728.9-2008 電氣簡圖用圖形符號 第9部分：電信 交換和外圍設備 GB/T 4728.10-2008 電氣簡圖用圖形符號 第10部分：電信 傳輸 GB/T 4728.11-2008 電氣簡圖用圖形符號 第11部分：建筑安裝平面布置圖 GB/T 4728.12-2008 電氣簡圖用圖形符號 第12部分：二進制邏輯件 GB/T 4728.13-2008 電氣簡圖用圖形符號 第13部分：模擬件。

2.電氣符號大全

電氣圖形符號是指用于各種設備上，作為操作指示或用來顯示設備的功能或工作狀態的圖形符號，例如：電氣設備用圖形符號、紡織設備用圖形符號等。網站數據庫中收錄現行的含有設備用圖形符號的國家標準共26項，所含設備用圖形符號共2902個。

圖形符號的種類和組成：

圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。

限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。

如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。

延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。

方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

1、常用電氣元件圖形符號：

2、輔助文字符號

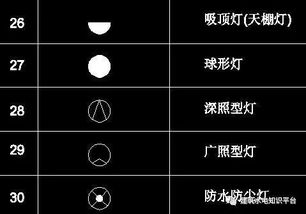

3、圖形符號大全

3.電氣圖形符號大全、強電系統圖符號表示含義（匯總）

去百度文庫，查看完整內容>

內容來自用戶：Mr楊晨

強電系統圖符號表示含義（匯總）

01，電氣施工圖中配電箱AL/PL是什么意思，為什么？我知道AL代表照明配電箱。PL代表動力配電箱。但為什么這么標志。而有的還標志為XM等。有沒有文字符號對照表在電氣施工圖中，AL表示照明配電箱；AP表示動力配電箱。GB7159《電氣技術中的文字符號制訂通則》中，A表示組件或部件，L、P與GB7159無關，是對A的限定，L—Light（照明）；P—Power（動力）。X表示端子、插頭、插座等。XM的含義要看圖紙才能確定。動力配電箱一般不用PL表示。02，電氣施工圖配電箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻煩把這些名字說下一般來說ALE是應急照明配電箱柜，雙電源進線的；AP是動力配電箱柜，大部分時候是單電源，有時也有雙電源，但不參與消防聯動；AL是普通正常照明配電箱柜，單電源進線；APE是應急動力配電箱柜，雙電源進線，參與消防聯動；像ALR、APS、CZX、HX等是設計在前面說的基礎上按房間或者所控制設備功能的漢語拼音第一個字母簡寫，為了編號方便，可能就是ALR，熱力的，APS，送風機的；CZX，插座箱；HX，戶箱等，因?yàn)楹眯h字生母一樣，可以按配電箱所在位置或所控設備對照。03，電路施工圖符號意思含義配電箱系統圖中C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-FCL123/WP1是什么意思，哪位大俠幫忙解釋下，謝謝C65N-D/3P：小型斷路器，C65應該是西門子的型號

4.用電安全標識牌有哪些

用電安全標識牌有：

1、禁止標志圓形，背景為白色，紅色圓邊，中間為一紅色斜杠，圖像用黑色。一般常用的有“禁止煙火”、“禁止啟動”等。

2、警告類標志 等邊三角形，背景為黃色，邊和圖案都用黑色。一般常用的有“當心觸電”、“注意安全”等。

3、指令類標志 圓形，背景為藍色，圖案及文字用白色。一般常用的有“必須帶安全帽”、“必須帶護目鏡”。

4、提示類標志 矩形，背景為綠色，圖案及文字用白色。

擴展資料：

安全用電：

夏季為各種事故高發期，提高廣大農村用戶安全意識顯得尤為重要。為切實加強農村安全用電管理，入夏以來，肥西縣供電公司組織共產黨員服務隊深入鄉村、學校、街道和人員密集區開展安全用電知識宣傳，并發放《用電安全宣傳畫冊》、《安全用電注意事項》等各種宣傳材料。

在村里，共產黨服務隊隊員現場給村民解答各種安全用電疑問和夏季用電應注意事項，共產黨服務隊隊員走進農家，逐戶宣傳漏電保護器的作用以及更換最后十米“表后線”的重要性等基本常識，告知他們不安全用電可能釀成的悲劇和后果。

在豐樂中學鄉村少年宮，通過精心制作的的多媒體課件、安全用電動漫等方式為孩子們講解安全用電、觸電急救的基本知識，使孩子們更直觀了解安全節約用電知識。

參考資料來源：

百度百科-電力安全標志

人民網-安全用電宣傳到農村

5.求電氣圖形符號表大全

序號 導線敷設方式的標注 新代號 （英文） 中 文 名 稱 舊代號 （拼音） 1 K 用瓷瓶或瓷柱敷設 CP 2 PR 用塑料線槽敷設 XC 3 SR(MR) 用金屬線槽敷設 GC 4 RC(GG) 穿水煤氣（鍍鋅）管敷設 XG 5 SC(G) 穿焊接鋼管敷設 G 6 TC、MT 穿電線管敷設 DG 7 PC 穿聚氯乙烯硬質管敷設 VG 8 FPC 穿聚氯乙烯半硬質管敷設 RVG 9 KPC 穿聚氯乙烯塑料波紋電線管敷設 10 CT 用電纜橋架敷設 11 PL 用瓷夾敷設 CJ 12 PCL 用塑料夾敷設 VJ 13 CP 穿金屬軟管敷設 SPG 14 AL 鋁卡片配線 QD 15 M 用鋼索配線 S 16 用槽板配線用 CB 序號 導線敷設部位的標注 新代號 （英文） 中 文 名 稱 舊代號 （拼音） 1 E 明敷 M 2 C 暗敷 A 3 SR、M 沿鋼索敷設 S 4 BE 沿屋架或跨屋架敷設 LM 5 CLE、AC 沿柱或跨柱敷設 ZM 6 R 構架 7 WE、WS 沿墻面敷設 QM 8 CE 沿天棚面或頂板面敷設 PM 9 ACE 在能進人的吊頂內敷設 PNM 10 BC 暗敷設在梁內 LA 11 CLC 暗敷設在柱內 ZA 12 WC 暗敷設在墻內 QA 13 FC 暗敷設在地面內 DA 14 CC 暗敷設在頂板內 PA 15 ACC 暗敷設在不能進人的吊頂內 PNA 序號 電光源種類代號的標注 新標準 電光源類型 舊標準 1 IN 白熾燈 B 2 FL 熒光燈 Y 3 I 碘鎢燈 L 4 Hg 汞燈 G 5 Na 鈉燈 N 6 Xe 氙燈 7 Ne 氖燈 8 ARC 弧光燈 9 IR 紅外線燈 10 UV 紫外線燈 序號 燈具安裝方式的標注 新代號 （英文） 中 文 名 稱 舊代號 （拼音） 1 CP 線吊式、自在器線吊式 X 2 CP 1 固定線吊式 X 1 3 CP 2 防水線吊式 X 2 4 CP 3 吊線器式 X 3 5 Ch 鏈吊式 L 6 P、DS 管吊式 G 7 W 壁裝式 B 8 S、C 吸頂或直附式 D 9 R、FB 嵌入式 R 10 CR 頂棚內安裝（吸頂嵌入式） DR 11 WR 墻壁內安裝（墻裝嵌入式） BR 12 T 臺上安裝 T 13 SP 支架上安裝 J 14 CL 柱上安裝 Z 15 HM 座裝 ZH 常 用 燈 具 代 號 燈具類型 代號（拼音） 燈具類型 代號（拼音） 普通吊燈 P 投光燈 T 壁燈 B 工廠燈 隔爆燈 G 花燈 H 吸頂燈 D 熒光燈 Y 柱燈 Z 防水防塵燈 F 鹵鎢探照燈 L 搪瓷傘罩燈 S。

6.電氣工程圖形符號

電氣工程圖形符號 （一） 序號 圖 形 符 號 說 明1 開關（機械式）2 多級開關一般符號單線表示 多級開關一般符號多線表示4 接觸器（在非動作位置觸點斷開）5 接觸器（在非動作位置觸點閉合）6 負荷開關（負荷隔離開關）7 具有自動釋放功能的負荷開關8 熔斷器式斷路器9 斷路器10 隔離開關11 熔斷器一般符號12 跌落式熔斷器13 熔斷器式開關14 熔斷器式隔離開關15 熔斷器式負荷開關 電氣工程圖形符號 （二） 圖 形 符 號 說 明16 當操作器件被吸合時延時閉合的動合觸點17 當操作器件被釋放時延時閉合的動合觸點18 當操作器件被釋放時延時閉合的動斷觸點19 當操作器件被吸合時延時閉合的動斷觸點20 當操作器件被吸合時延時閉合和釋放時延時斷開的動合觸點21 按鈕開關（不閉鎖）22 旋鈕開關、旋轉開關（閉鎖）23 位置開關，動合觸點限制開關，動合觸點24 位置開關，動斷觸點限制開關，動斷觸點25 熱敏開關，動合觸點注：θ可用動作溫度代替26 熱敏自動開關，動斷觸點注：注意區別此觸點和下圖所示熱繼電器的觸點 27 具有熱元件的氣體放電管熒光燈起動器28 動合（常開）觸點注：本符號也可用作開關一般符號29 動斷（常閉）觸點30 先斷后合的轉換觸點 電氣工程圖形符號 （三） 號 圖 形 符 號 說 明31 當操作器件被吸合或釋放時，暫時閉合的過渡動合觸點32 座（內孔的）或插座的一個極33 插頭（凸頭的）或插頭的一個極34 插頭和插座（凸頭的和內孔的）35 接通的連接片36 換接片37 雙繞組變壓器38 三繞組變壓器39 自耦變壓器40 電抗器扼流圖41 電流互感器脈沖變壓器42 具有兩個鐵芯和兩個二次繞組的電流互感器43 在一個鐵芯上具有兩個二次繞組的電流互感器44 具有有載分接開關的三相三繞組變壓器，有中性點引出線的星形-三角形連接45 三相三繞組變壓器，兩個繞組為有中性點引出線的星形，中性點接地，第三繞組為開口三角形連接 電氣工程圖形符號 （四） 序號 圖 形 符 號 說 明46 三相變壓器星形-三角形連接47 具有有載分接開關的三相變壓器 星形-三角形連接48 三相變壓器星形-曲折形連接49 操作器件一般符號50 具有兩個繞組的操作器件組合表示法51 熱繼電器的驅動器件52 氣體繼電器53 自動重閉合器件54 電阻器一般符號55 可變電阻器可調電阻器56 滑動觸點電位器57 預調電位器58 電容器一般符號59 可變電容器可調電容器60 雙聯同調可變電容器 電氣工程圖形符號 （六） 序號 圖 形 符 號 說 明61 指示儀表（星號必須按規定予以代表）62 電壓表63 電流表64 無功電流表65 最大需量指示器（由一臺積算儀表操作的）66 無功功率表67 功率因素表68 頻率表69 溫度計、高溫計（θ可由t代替）70 轉速表71 積算儀表、電能表（星號必須按規定予以代替）72 安培小時計73 電能表（瓦特小時表）74 無功電能表75 帶發送器電能表76 由電能表操縱的遙測儀表（轉發器）77 由電能表操縱的帶有打印器材的遙測儀表（轉發器）78 屏、盤、架一般符號注：可用文字符號或型號表示設備名稱79 列架一般符號80 人工交換臺、中斷臺、測量臺、業務臺等一般符號 電氣工程圖形符號 （七） 序號 圖 形 符 號 說 明111 控制及信號線路（電力及照明用）112 原電池或蓄電池113 原電池組或蓄電池組114 帶抽頭的原電池組或蓄電池組115 接地一般符號116 接機殼或接底板117 無噪聲接地118 保護接地119 等電位120 電纜終端頭121 電力電纜直通接線盒122 電力電纜連接盒電力電纜分線盒123 控制和指示設備124 報警啟動裝置（點式-手動或自動）125 線型探測器126 火災報警裝置127 熱128 煙129 易爆氣體130 手動啟動。

7.電氣圖紙符號大全

若講電氣圖形符號之權威、完全、準確，當屬 GB/T 4728《電氣簡圖用圖形符號》系列國家標準。此系列國家標準等同采用 IEC 60617 database 《電氣簡圖用圖形符號數據庫標準》英文版中的相應內容。此系列標準包含下列內容：

GB/T 4728.1-2005 電氣簡圖用圖形符號 第1部分：一般要求

GB/T 4728.2-2005 電氣簡圖用圖形符號 第2部分：符號要素、限定符號和其他常用符號

GB/T 4728.3-2005 電氣簡圖用圖形符號 第3部分：導體和連接件

GB/T 4728.4-2005 電氣簡圖用圖形符號 第4部分：基本無源元件

GB/T 4728.5-2005 電氣簡圖用圖形符號 第5部分：半導體管和電子管

GB/T 4728.6-2008 電氣簡圖用圖形符號 第6部分：電能的發生與轉換

GB/T 4728.7-2008 電氣簡圖用圖形符號 第7部分：開關、控制和保護器件

GB/T 4728.8-2008 電氣簡圖用圖形符號 第8部分：測量?jī)x表、燈和信號器件

GB/T 4728.9-2008 電氣簡圖用圖形符號 第9部分：電信：交換和外圍設備

GB/T 4728.10-2008 電氣簡圖用圖形符號 第10部分：電信：傳輸

GB/T 4728.11-2008 電氣簡圖用圖形符號 第11部分：建筑安裝平面布置圖

GB/T 4728.12-2008 電氣簡圖用圖形符號 第12部分：二進制邏輯元件

GB/T 4728.13-2008 電氣簡圖用圖形符號 第13部分：模擬元件
